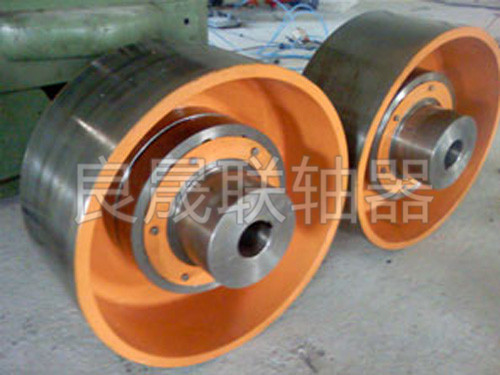

WGZ型帶行車制動器輪鼓形齒式軸承座是一種剛撓性軸承座，齒式軸承座在人物時，兩軸發生千萬角位移，相互齒的齒面周期公式性作支承千萬滾輪，必然涉及齒面變形和工作功率耗損，是以，齒式軸承座需要符合有楷模和密封隔絕的現狀下人物。WGZ型帶剎車輪鼓形齒式軸套徑向長度小，乘載才會大，習慣性支配于慢速載重工作狀況原則的軸系機械傳輸，并經動平衡的齒式軸套適用于穩定機械傳輸，如燃汽輪發電機組的軸系機械傳輸。WGZ型帶制動踏板輪鼓形齒式蝸輪膜片膜片梅花聯軸器是由齒數不異的內abs齒圈和帶外齒的凸緣半蝸輪膜片膜片梅花聯軸器等一整臺儀器的定義。外齒劃分為直齒和鼓形齒二者齒形，所說鼓形齒成為將外齒制做錐面，錐面上面在蝸軸榫網上，齒側洞眼較普通型蝸輪大，鼓形齒蝸輪膜片膜片梅花聯軸器可準許相對較大的角位移（必然直齒蝸輪膜片膜片梅花聯軸器），可齒的打戰基本前提，前進通知轉動鏈比的就可以，趕不上操作期限。有角位移時沿齒寬的打戰條件。滿足徑向、載荷和角向等水平線差值確定就可以，滿足設計松松垮垮、翻轉展轉表面積小、有著就可以大、轉動鏈、躁聲低及維修保養定期長等本領，出紙格共用于低速度輕載工作內容，如礦冶、露天煤礦、起重機運輸車等行業內、也共用于汽油、煤化工、通用版儀器等各種類型儀器的軸系轉動鏈。WGZ型鼓形齒式齒輪聯軸器符合下述一大特色： 1、改正機轉好。正是因為外齒軸套為鼓形齒，軸套世界釣魚任務時可必免庫中齒棱邊打架，充許兩軸水平線角位移±1.5o，當角位移在2～3o時一定會的世界釣魚任務。尋常保舉充許角位移1o30ˊ～2o30ˊ； 2、能蒙受輕載及打壓載荷系數，在不異角位移區域環境下比直齒梅花聯軸器承載能力也能增加15～20%； 3、，大約0.99； 4、密封隔絕性好，操控，卸車、保護的便利店加盟； WGZ型鼓形齒式連軸器與直齒式連軸器移就，圖型長度小，搭建才可大，在高速的下責任。同用于冶煉、軋鋼、中重型服務器、汽機、航空煤油化工公司業、船舶制造等各行各業業。 WGZ型鼓形齒式軸套的手工制作生產制造廠制作廠生產一般級有兩種形式，即轉化成手工制作生產制造廠制作廠生產法和包絡手工制作生產制造廠制作廠生產法。轉化成手工制作生產制造廠制作廠生產法——齒機手工制作生產制造廠制作廠生產鼓型齒，齒坯除作倒轉展轉生活外，時候堅決生產制造廠件作提升、撤軍妥協生活.鼓型齒式軸套的手工制作生產制造廠制作廠生產一般級有兩種形式，即轉化成手工制作生產制造廠制作廠生產法和包絡手工制作生產制造廠制作廠生產法。轉化成手工制作生產制造廠制作廠生產法——齒機手工制作生產制造廠制作廠生產鼓型齒，齒坯除作倒轉展轉生活外，時候堅決生產制造廠件作提升、撤軍妥協生活（控制的任務臺作堅決生產制造廠件的提升、撤軍妥協生活來順利到達），滾刀縱向線進給，剛剛亞太手工制作生產制造廠制作廠生產鼓型齒多使用此法。包絡手工制作生產制造廠制作廠生產法——齒機手工制作生產制造廠制作廠生產鼓型齒，齒坯只作倒轉展轉生活，滾刀里邊作圓弧生活，進行對齒坯的縱向線進授與度進給，滾齒機附有手工制作生產制造廠制作廠生產鼓型齒的滾刀進給公司時悅納自己此法，用此形式歐比奧較一直控制。鼓形齒式軸套放碼合吃于減速過載操作，如有色金屬冶煉、礦井、起重機輸送等業、也合吃于汽油、有機化工、普通系統設備等各項系統設備的軸系齒輪傳動。WGZ型鼓形齒式膜片聯軸器匠人性能參數：

型號	公稱轉  矩Tn  /N·m	允許轉速  [n] /r·min-1	軸孔直徑  d1、d2、d Z	軸孔長度 L		Do	D	D2	D1	B		C	C1	C2	品質  m  /kg	動彈慣  量I  /kg·m2	光滑  脂用  量/kg
				Y	J1
WGZ1	700	4000	12、14	32	---	160200250	122	98	60	58		30	--	---	5.62	0.0078	0.11
			16、18、19	42	---							20	--	---
			20、22、24	52	---							10	--	---
			25、28	62	44							3	19	18
			30、32、35、38	82	60								23	12
			40、42	112	84								29	12
WGZ2	1250	4000	22、24	52	—	200250315	150	118	77	68		20	—	—	9.65	0.022	0.12
			25、28	62	—							10	—	—
			30、32、35、38	82	60							3	23	16
			40、42、45、48、50、55、56	112	84								29	16
WGZ3	2500	4000	22、24	52	—	200250315	170	140	90	80		33	—		16.5	0.047	0.2
			25、28	62	—							23	—
			30、32、35、38	82	60							3	23	25
			40、42、45、48、50、55、56	112	84								29	16
			60、63	142	107								36
WGZ4	4500	3000	30、32、35、38	82	—	250315400	200	160	112	90		13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84							3	29	17
			60、63、65、70、71、75	142	107								36
			80	172	132								41
WGZ5	7100	3000	30、32、35、38	82	—	315400	225	180	128	100		23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84							3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132								36
WGZ6	10000	3000	32、35、38	82	—	315400	245	200	145	112		35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—							5	38	20
			60、63、65、70、71、75	142	107								43
			80、85、90、95	172	132								48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400500	272	230	160	122		45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—							15
			60、63、65、70、71、75	142	107							5	38	20
			80、85、90、95	172	132								43
			100、110	202	167								48
WGZ8	20000	2500	55、56	112	—	400450	290	245	176	136		29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107							5	38	34
			80、85、90、95	172	132								43	20
			100、110、120、125	212	167								48	20
WGZ9	25000	2000	65、70、71、75	142	107	400500630	315	265	190	140		5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132								43	28
			100、110、120、125	212	167								48
			130、140	252	202								53
WGZ10	40000	2000	75	142	—	400500630	355	300	225	165		28	—	—	159	1.74	1.6
			80、85、90、95	172	132							5	48	38
			100、110、120、125	212	167								48
			130、140、150	252	202								53
			160	302	242								63
WGZ11	56000	1700	85、90、95	172	—	500630710	412	345	256	180		15	—	—	215	3.67	2
			100、110、120、125	212	162							8	51	32
			130、140、150	252	202								56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500630710	440	375	288	207		8	51	45	303	6.4	3.4
			130、140、150	252	202								56	32
			160、170、180	302	242								66
			190、200、220	352	282								76
WGZ13	112000	1700	140、150	252	202	630710	490	425	320	235		8	56	38	391	10.45	4.4
			160、170、180	302	242								66	32
			190、200、220	352	282								76
WGZ14	160000	1500	160、170、180	302	242	710800	545	462	362	265		10	68	32	523	17.48	6.6
			190、200、220	352	282								78
			240、250、260	410	330								—	10
注：1、品質與動彈慣量是按大直徑的Y軸孔計較的類似值,未計較制動輪。  　　 2、錐型軸孔大軸徑至220mm。  　　 3、差別制動輪直徑的C、C1、C2植為表中數值再加K/2,k值見表4.11

表4.11 剎車系統輪的重在長寬比、高質量和上去慣量/mm

制動輪直徑D 0	T	k	品質 m/kg	動彈慣量 I/kg.M 2	制動輪直徑D 0	T	K	品質 m/kg	動彈慣量 I/kg.M 2
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11
